12um 384x288 USB -Ausgang Kompaktgröße Thermalmodul

Modellnummer

SG - HTM03U2 - T9

SG - HTM03U2 - T15

Thermalmodul

Bildsensor

Vox ungekühlte Fokusebene Arrays

Max. Auflösung

384 × 288

Bildrate

Einstellbar, 6 Hz bis 50 Hz

Pixelintervall

12 μm

Antwortwellenband

8 & mgr; m bis 14 μm

Netd

≤ 40 mk (@ 25 ° C), F# = 1,0

Objektiv (Brennweite)

9,7 mm

15,4 mm

F Nummer

F1.0

F1.0

Ifov

1,2mrad

0,8mrad

Sichtfeld (H × V)

26,46 ° × 19,81 °

17 ° × 12,8 °

Min. Fokussierung

2m

5m

Temperaturmessung

Temperaturbereich

- 20 ° C ~+150 ° C & 100 ° C ~ 550 ° C.

Temperaturgenauigkeit

Max (± 2 ° C, ± 2%) bei Umgebungstemperatur 25 ° C und Objekttemperatur über 0 ° C

Temperaturabstand

(basierend auf 0,65 × 0,65 m)

10 m (am weitesten)

15 m (am weitesten)

Thermografie -Regel

3 Temperaturmessungstypen, 21 Regeln (10 Punkte, 10 Regionen und 1 Linie)

Datenausgabe

16 -Bit -Temperaturdaten

Bildanzeige

Kontrastanpassung

Ja

Helligkeitsanpassung

Ja

Paletten

15 Paletten Farbverstellbar, Standard weiß heiß

FFC (Flat Field Correction) -Modus

Auto, Handbuch, externe Korrektur

Dde

Ja

Allgemein

Hardware -Schnittstelle

USB2.0 FPC

Leistung

DC 5V ± 5%

Stromverbrauch

≤ 0,55W

Vibration & Schock

Schwingung: sinusförmige Schwingung, 20 m/s ², 3 - Achse

Schock: halbe Sinuswelle, 30 g/11 ms, 3 - Achse 6 - Weg

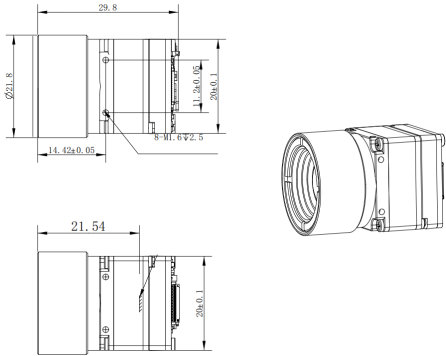

Dimension

29,8 mm*20 mm*20 mm

29,8 mm*20 mm*20 mm

Gewicht

≤ 22g

≤ 22g

Arbeitstemperatur

- 40 ° C ~ 70 ° C.
