12um 640x512 USB -Ausgang Kompaktgröße Thermalmodul
|
Modellnummer |
SG - HTM06U2 - T9 |
SG - HTM06U2 - T15 |
SG - HTM06U2 - T19 |
SG - HTM06U2 - T25 |
|
Thermalmodul |
||||
|
Bildsensor |
Vox ungekühlte Fokusebene Arrays |
|||
|
Max. Auflösung |
640 × 512 |
|||
|
Bildrate |
Einstellbar, 6 Hz bis 30 Hz |
|||
|
Pixelintervall |
12 μm |
|||
|
Antwortwellenband |
8 & mgr; m bis 14 μm |
|||
|
Netd |
≤ 40 mk (@ 25 ° C), F# = 1,0 |
|||
|
Objektiv (Brennweite) |
9,1 mm |
15 mm |
19 mm |
25mm |
|
F Nummer |
F1.0 |
F1.0 |
F1.0 |
F1.0 |
|
Ifov |
1,3mrad |
0,8mrad |
0,6mrad |
0,48mrad |
|
Sichtfeld (H × V) |
48,3 ° × 38,6 ° |
29,3 ° × 23,4 ° |
22,8 ° × 18,4 ° |
17,46 ° × 14,01 ° |
|
Min. Fokussierung |
2m |
5m |
7m |
8m |
|
Temperaturmessung |
||||
|
Temperaturbereich |
- 20 ° C ~+150 ° C & 100 ° C ~ 550 ° C. |
|||
|
Temperaturgenauigkeit |
Max (± 2 ° C, ± 2%) bei Umgebungstemperatur 25 ° C und Objekttemperatur über 0 ° C |
|||
|
Temperaturabstand (basierend auf 0,65 × 0,65 m) |
10 m (am weitesten) |
15 m (am weitesten) |
20 m (am weitesten) |
25 m (am weitesten) |
|
Thermografie -Regel |
3 Temperaturmessungstypen, 21 Regeln (10 Punkte, 10 Regionen und 1 Linie) |
|||
|
Datenausgabe |
16 -Bit -Temperaturdaten |
|||
|
Bildanzeige |
||||
|
Kontrastanpassung |
Ja |
|||
|
Helligkeitsanpassung |
Ja |
|||
|
Paletten |
15 Paletten Farbverstellbar, Standard weiß heiß |
|||
|
FFC (Flat Field Correction) -Modus |
Auto, Handbuch, externe Korrektur |
|||
|
Dde |
Ja |
|||
|
Allgemein |
||||
|
Hardware -Schnittstelle |
USB2.0 FPC |
|||
|
Leistung |
DC 5V ± 5% |
|||
|
Stromverbrauch |
≤ 0,55W |
≤ 0,55W |
≤ 0,55W |
≤ 0,65W |
|
Vibration & Schock |
Schwingung: sinusförmige Schwingung, 20 m/s ², 3 - Achse Schock: halbe Sinuswelle, 30 g/11 ms, 3 - Achse 6 - Weg |
|||
|

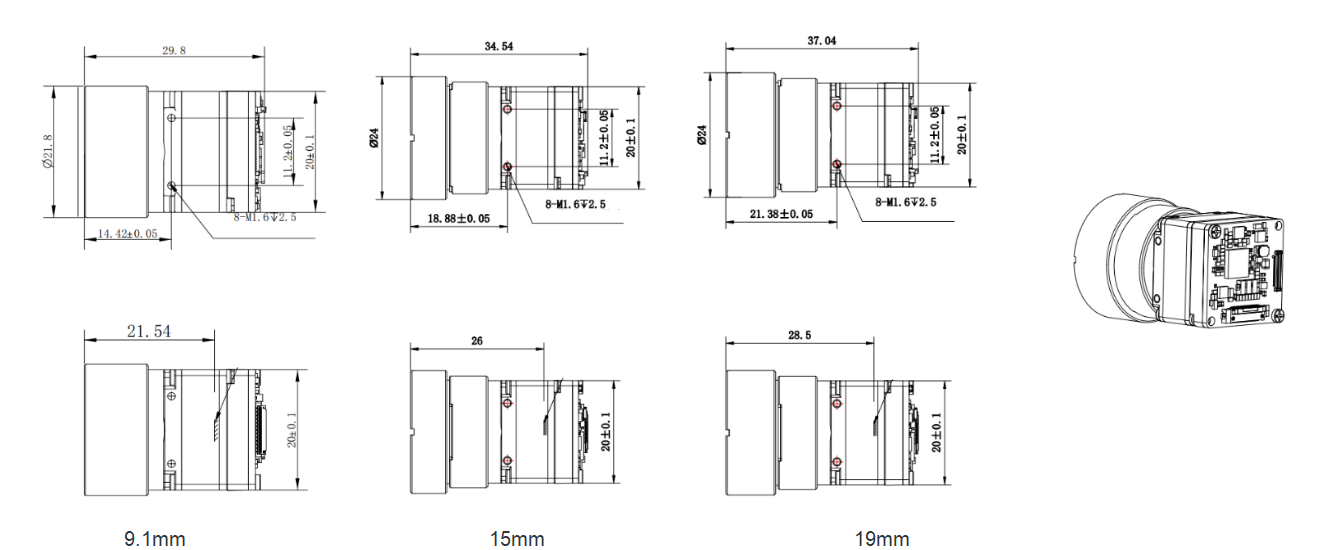

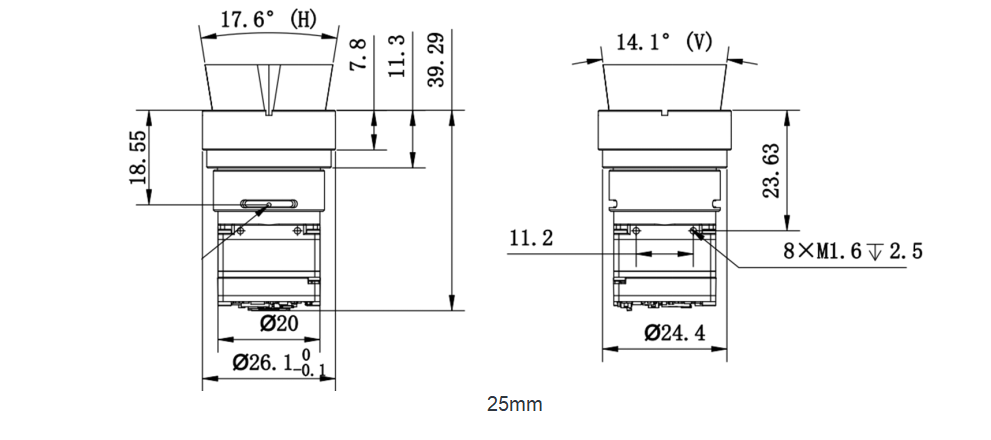

Dimension (mm) |
29,8*20*20 mm |
34,54*20*20 mm |
37.04*20*20mm |
39,29*20*20 mm |
|
Gewicht |
≤ 22g |
≤ 28g |
≤ 32g |
≤33g |
|
Arbeitstemperatur |
- 40 ° C ~ 70 ° C. |
|||
