1280x1024/640x512 Netzwerk und digitales Dual -Output -SWIR -Kamera -Modul
Spezifikation
Modell | SG - SWZ12nd2 - 17510 | SG - SWZ06nd2 - 17510 | |
Sensor | Bildsensor | 1/2 "Sony Ingaas Global Shutter SWIR Sensor IMX990 | 1/4 "Sony Ingaas Global Shutter SWIR Sensor IMX991 |
| Effektive Pixel | Ca. 1,34MP | Ca. 0,34 MP | |
| Pixelgröße | 5 μm | ||
Linse | Antwortwellenlänge | 1000 ~ 1700 nm | |
| ICR | Support 2 Modi: breites Band: 1000 ~ 1700 nmnarrow Band: 1450 ~ 1700 nm | ||
| Brennweite | 17 mm ~ 510 mm, 30x optischer Zoom | ||
| Öffnung | F2.8 ~ f5.5 | ||
| Sichtfeld | H: 21,3 ° ~ 0,71 °, V: 17,1 ° ~ 0,57 °, d: 27,1 ° ~ 0,92 ° | H: 11,6 ° ~ 0,37 °, V: 9,3 ° ~ 0,3 °, D: 14,8 ° ~ 0,47 ° | |
| Nahe Fokusentfernung | 1m ~ 10 m (breit ~ Tele) | ||
| Zoomgeschwindigkeit | Ca. 7s (optisch breit ~ Tele) | ||
Video | Kompression | H.265/H.264/H.264H/MJPEG | |
| Auflösung | 25/30/50/60fps@1280 × 1024 | 25/30/50/60FPS@640 × 512 | |
| Video -Bitrate | 32Kbit / s ~ 16 Mbit / s | ||
| Audio | AAC / MP2L2 | ||
| LVDS Video | 25/30/50/60FPS@2MP (1920 × 1080) | ||
Netzwerk | Lagerung | TF -Karte (256 GB), FTP, NAS | |
| Netzwerkprotokoll | ONVIF, HTTP, HTTPS, IPv4, IPv6, RTSP, DDNS, RTP, TCP, UDP | ||
| Multicast | Unterstützung | ||
| Firmware -Upgrade (LVDs) | Kann die Firmware nur über den Netzwerkport aktualisieren | ||
| Allgemeine Ereignisse | Bewegung, Manipulation, SD -Karte, Netzwerk | ||
| IVS | Tripwire, Cross -Zaun -Erkennung, Eindringen, verlassenes Objekt, schnelles Umzug, Parkerkennung, Schätzung der Menge, fehlendes Objekt, Herrenhilfe der Erkennung. | ||
| Geräuschreduzierung | 2d/3d | ||
| Belichtungsmodus | Handbuch, Auto, Blende Priorität, Verschlusspriorität | ||
| Expositionsausgleich | Unterstützung | ||
| Verschlusszeit | 1/1 ~ 1/30000S | ||
| Fokusmodus | Auto/Handbuch/Semi Auto | ||
| Elektronischer Defog | Unterstützung | ||
| Reduktion von Wärme Haze | Unterstützung | ||
| Flip | Unterstützung | ||
| Eis | Unterstützung | ||
| Digitaler Zoom | 16x | ||
| Externe Kontrolle | Ttl | ||
| Schnittstelle | 4Pin -Ethernet -Anschluss, 6Pin Serien- und Leistungsanschluss, 5Pin -Audioanschluss.30Pin LVDs | ||
| Kommunikationsprotokoll | Sony Visca, Pleco D/P. | ||
| Betriebsbedingungen | - 30 ~+60 ° C/20%~ 80%RH | ||
| Speicherbedingungen | - 40 ~+70 ° C/20%~ 95%RH | ||
| Stromversorgung | DC 12V | ||
| Stromverbrauch (TBD) | AVG: 6W; Max: 11W | ||

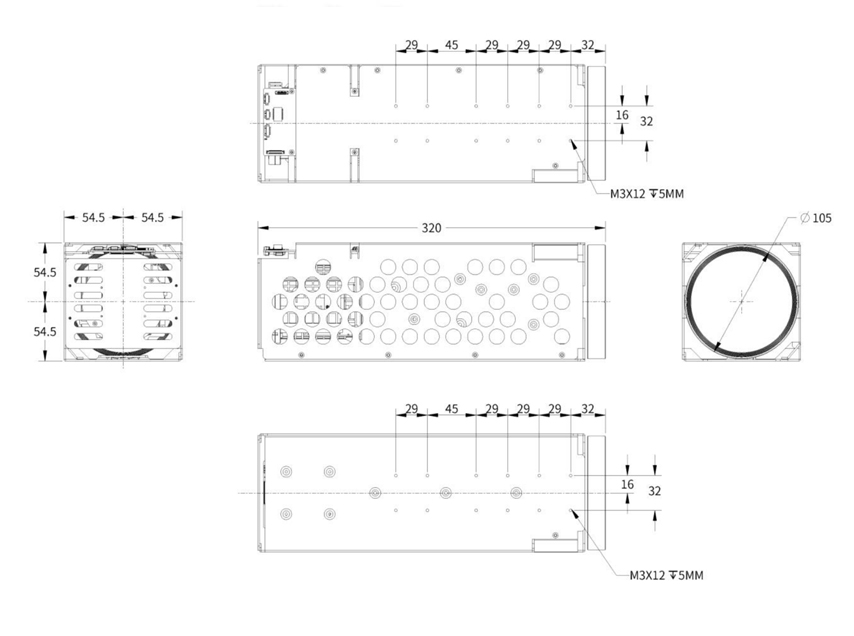

| Abmessungen (L*W*H) | Ca. 320 mm*109 mm*109 mm | ||
| Gewicht | 3.1 kg | ||
Netzwerkschnittstelle
| Typ | PIN -Nummer | Pin -Name | Beschreibung |
| J2_4Pin Ethernet -Schnittstelle | 1 | Ethrx - | Adaptiver Ethernet -Port, Internet RX - |
| 2 | Ethrx+ | Adaptiver Ethernet -Port, Internet -RX+ | |
| 3 | Ethtx - | Adaptiver Ethernet -Port, Internet TX - | |
| 4 | Ethtx+ | Adaptiver Ethernet -Port, Internet TX+ | |
| J3_6Pin Power & UART -Schnittstelle | 1 | DC_in | DC12V |
| 2 | GND | GND | |
| 3 | Rxd1 | TTL -Stufe 3.3V, Pelco -Protokoll | |
| 4 | TXD1 | TTL -Stufe 3.3V, Pelco -Protokoll | |
| 5 | Rxd0 | TTL Level 3.3V, Visca -Protokoll | |
| 6 | TXD0 | TTL Level 3.3V, Visca -Protokoll | |
| J1_5Pin Audio -Schnittstelle | 1 | Audio_out | Audio aus (Line Out) |
| 2 | GND | GND | |
| 3 | Audio_in | Audio in (Linie in) | |
| 4 | GND | GND | |
| 5 | NC | NC |
LVDS -Schnittstelle
| Hafen | Nummer | Pin -Name | Beschreibung |
| J4_30Pin LVDS -Schnittstelle (ähnlich wie die digitale Schnittstelle von Sony 30pin) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | GND | GND | |
| 10 | GND | ||
| 11 | GND | ||
| 12 | GND | ||
| 13 | DC | DC -Ausgang (DC+7V ~+12V) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | UART1_TX | TTL Level 3.3V, Visca -Protokoll, das gleiche wie TXD0 am J3_6Pin -Port. Kann aber nicht gleichzeitig eine Verbindung herstellen. | |
| 19 | UART1_RX | TTL Level 3.3V, Visca -Protokoll, das gleiche wie RXD0 am J3_6Pin -Port. Kann aber nicht gleichzeitig eine Verbindung herstellen. | |
| 20 | GND | GND | |
| 21 | Txout0 - | ||
| 22 | Txout0+ | ||
| 23 | Txout1 - | ||
| 24 | Txout1+ | ||
| 25 | Txout2 - | ||
| 26 | Txout2+ | ||
| 27 | Txoutclk - | ||
| 28 | Txoutclk+ | ||
| 29 | Txout3 - | ||
| 30 | Txout3+ |
